Guide pour mesurer un roulement :

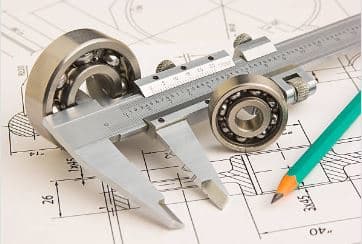

L’indispensable : le pied à coulisses , le guide pratique d’utilisation .

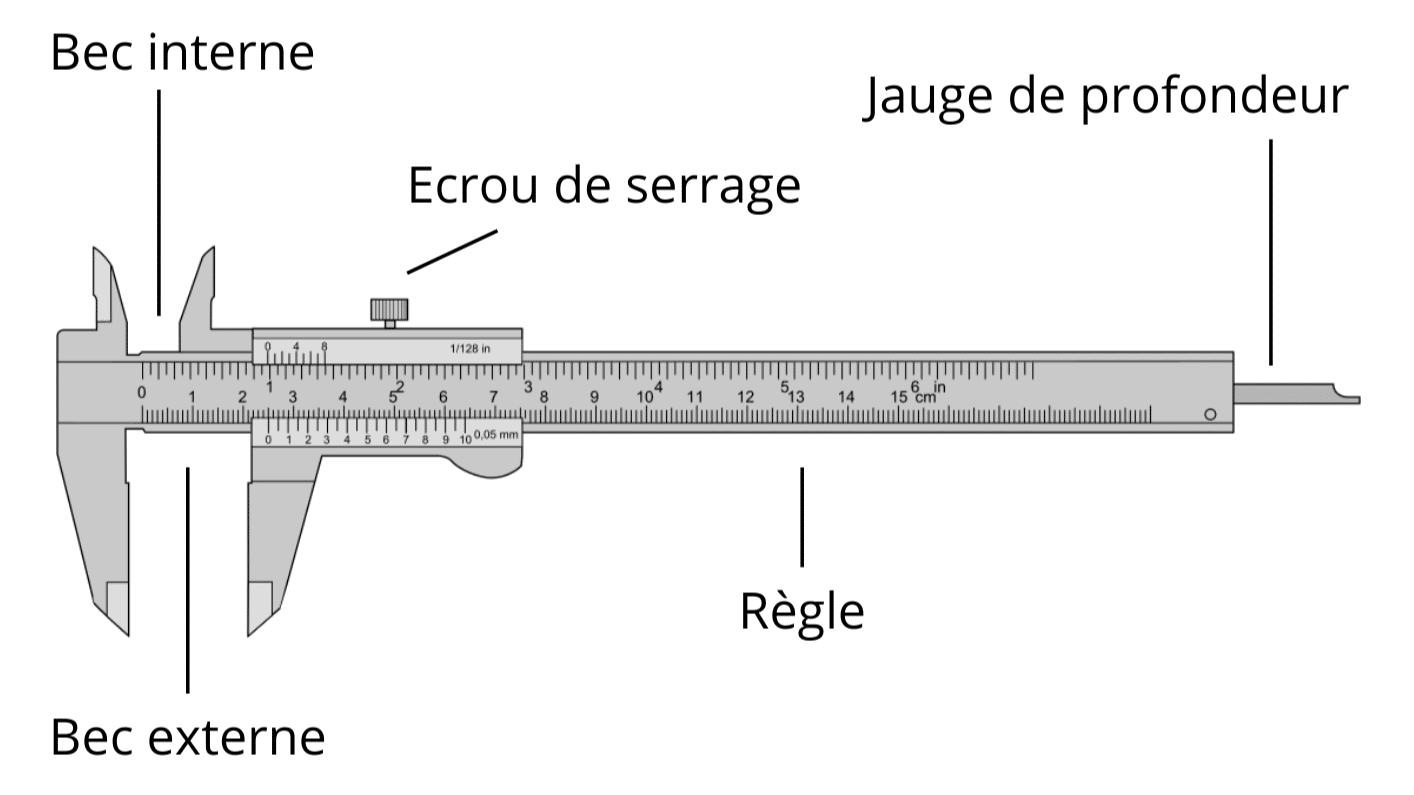

Le pied à coulisse est un incontournable pour la mesure de vos roulements et il vous permet d’obtenir des données bien plus précises qu’une règle grâce à ses becs extérieurs et intérieurs. Ci dessous, le guide pratique pour mesurer vos roulements.
A l’aide de sa règle intégrée, vous pourrez donc lire bien plus précisément les dimensions du roulement mais attention, sur notre site toutes les mesures sont en millimètres (mm).
Guide pratique pour prendre les mesures :

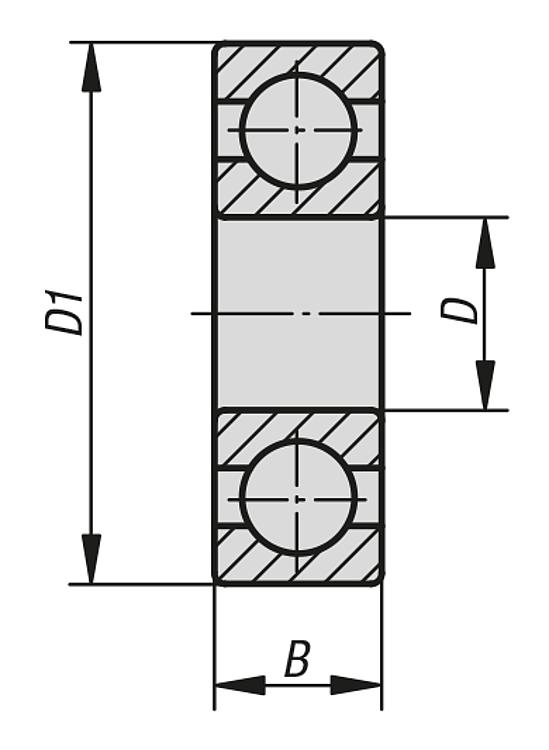

Le plus souvent, les dimensions d’un roulement apparaissent sous cette forme : D1 x D x B et en millimètre comme indiqué sur le schéma ci-contre.
D1– le diamètre extérieur : Placez votre roulement entier dans le bec externe du pied à coulisse de façon à mesurer le diamètre extérieur (Cf première image ci-dessous) . Ensuite prenez vos mesures.

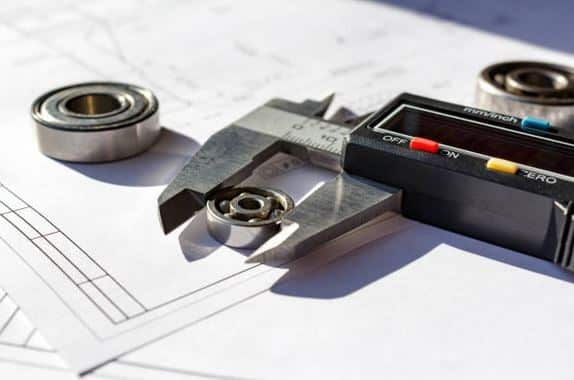

D, le diamètre intérieur : Placez le bec interne dans l’interstice de votre roulement tout en vous assurant que le bec fixe colle l’une des parois et faites coulisser le bec mobile jusqu’à ce que celui-ci touche l’autre paroi (Cf deuxième image ci-dessous).Ensuite prenez vos mesures.

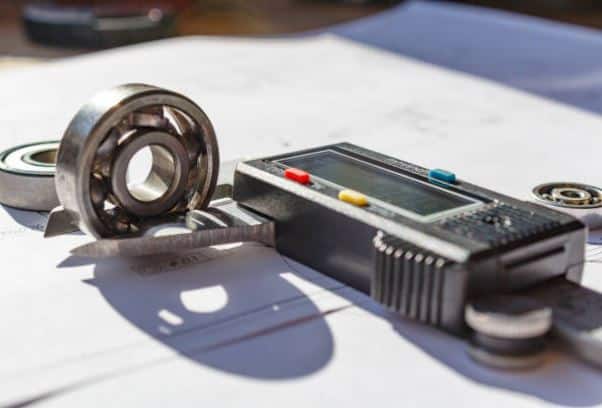

B, l’épaisseur : Tenez votre roulement debout. Dans le bec externe, placez les faces inférieures et supérieures du roulement (Cf dernière image). Ensuite prenez vos mesures.
Guide de la nomenclature d’un roulement :
Prenons un exemple concret parmi les produits disponibles sur notre site : 6307–C–2HRS–C3. Ci dessous le guide pratique pour comprendre la désignation des roulements.
6, le type de roulement : Le type “6” correspond aux roulements à billes à simple rangée et à gorge profonde
3, la série dimensionelle : série dimensionnelle numéro 3
07, l’alésage (le diamètre intérieur) :
- 00 = 10mm
- 01 = 12mm
- 02 = 15mm
- 03 = 17mm
- 04 et supérieur : multipliez le chiffre par 5 pour obtenir l’alésage. (Par exemple : 07 correspond à un alésage de 35mm)
C, la génération : attribut indiquant que le roulement a été concu spécialement pour réduire son bruit et de potentiels frottements
Attention, cet attribut peut ne pas apparaitre à chaque fois. Cette indication est propre à la marque de fabrication du roulement.
Étanchéité à l’eau: HRS
Ces suffixes (HRS,RSR, LLU, DDU ou RS) indiquent que le roulement est totalement étanche à l’eau, des flasques en caoutchouc empêchent l’eau d’entrer dans le mécanisme du roulement.
Étanchéité à la poussière : Z
Ces suffixes ( ZZ, Z et 2Z) indiquent que le roulement est équipé de flasque(s) métallique(s) empêchant la poussière de s’insérer dans le mécanisme du roulement . En résumé, ce type de roulement est étanche à la poussière.
Les chiffres : 2
Le chiffre “2” avant un suffixe indique que les deux côtés du roulement sont concernés par l’étanchéité. Pour certain fabricants fabricants Si aucun chiffre se trouve devant le suffixe cela signifie qu’un seul côté du roulement est protégé. L’autre côté sera ouvert.
Roulements ouverts :
Quand aucun suffixe d’étanchée est mentionné, cela signifie que le
roulement est entièrement ouvert. Ce type de roulement n’est ni étanche à l’eau ni étanche à la poussiére. Ce sont des roulements aux éléments roulants apparents.
Guide pratique du jeu des roulements :
C3, le jeu : C’est la marge de déplacement d’une bague par rapport à une autre par conséquent c’est un élément important à prendre eb compte.

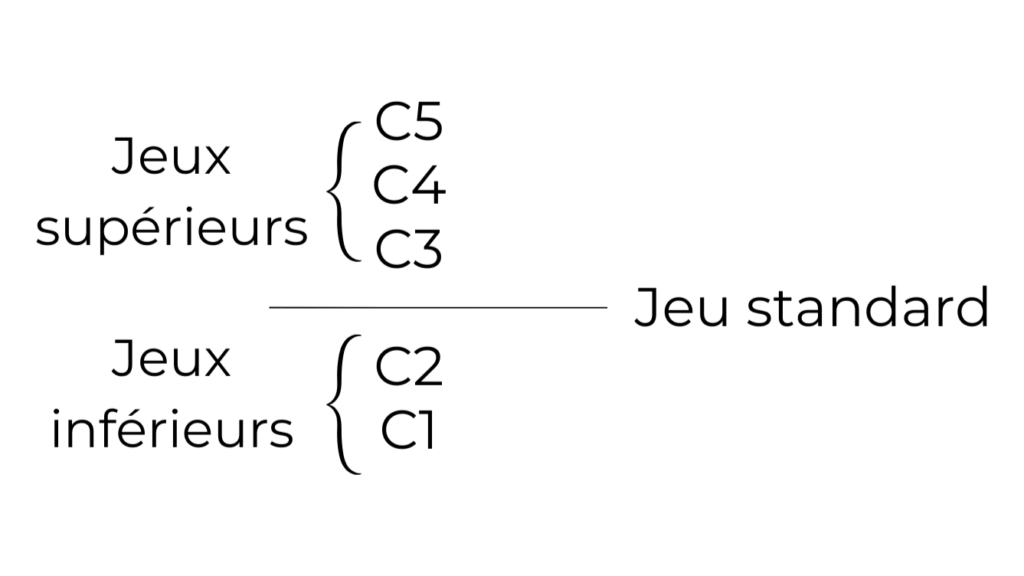

Les suffixes peuvent se scinder en deux groupes : ceux inférieurs au jeu standard, et ceux supérieurs (voir schéma ci-dessous). Il est à noter qu’un jeu C1 est toujours inférieur à un C2 qui lui est inférieur au C3 et ainsi de suite.
